株式会社 京伸

精密板金

高い技術を必要とする
精密試作板金にも対応

一貫生産体制だから迅速な見積もり対応を実現。3DCADに精通した自動板金展開とレーザー加工機による切断、プレスブレーキによる精密な曲げ加工、溶接、表面処理まで高精度の仕上がりをスピーディに実現します。

  • 一貫生産体制による迅速見積
  • 3DCADから自動板金展開対応
  • レーザー設備との連携で迅速納品

精密板金から技術を必要とする精密試作板金まで

電子機器、通信機器、半導体製造機器、コンピューター機器の筐体や基盤を支える部品など、
プレス板金ではできない精緻で高精度な部品製造に対応します。
多品種少量はもちろん、精密試作板金においても当社の強みを発揮し、
お客様の最先端分野の技術開発をサポートします。

お客様の要望を満たす京伸クオリティを実現するために 細分化された精密板金10工程

01

CADCAM

展開図を作成し、レーザー加工機用のNCデータを作成します。

CADCAM
↓
02

レーザー加工

NCデータに基づき、材料をセットして切断します。

レーザー加工
↓
03

バリ取り

レーザー加工機で切断する際に発生するバリを除去します。

バリ取り
↓
04

バーリング・タップ

板にネジ止めをするための加工を行います。

バーリング・タップ
↓
05

曲げ加工

切断された金属板に曲げて立体的に加工します。

曲げ加工
↓
06

溶 接

スポット溶接、TIG溶接、YAG溶接、ファイバー溶接など、それぞれの加工にあった溶接を行います。

溶接
↓
07

表面処理

耐腐食、装食処理を行います。またメッキ・塗装などを行います。

表面処理
↓
08

組 立

板を重ねて、穴に軸を通し固定しての組立。ビス等を用いて組み立てます。

↓
09

検 査

出荷前に検査を行います。ノギス、ネジゲージ、栓ゲージ等で図面の指示通りの製品ができているか、図面と照らしあわせて検査します。

検査
↓
10

梱包・出荷

検査合格を経て、丁寧に梱包し出荷いたします。

梱包・出荷

表面仕上げ処理にバリ取り専用機を導入。高精度な仕上がりを実現。

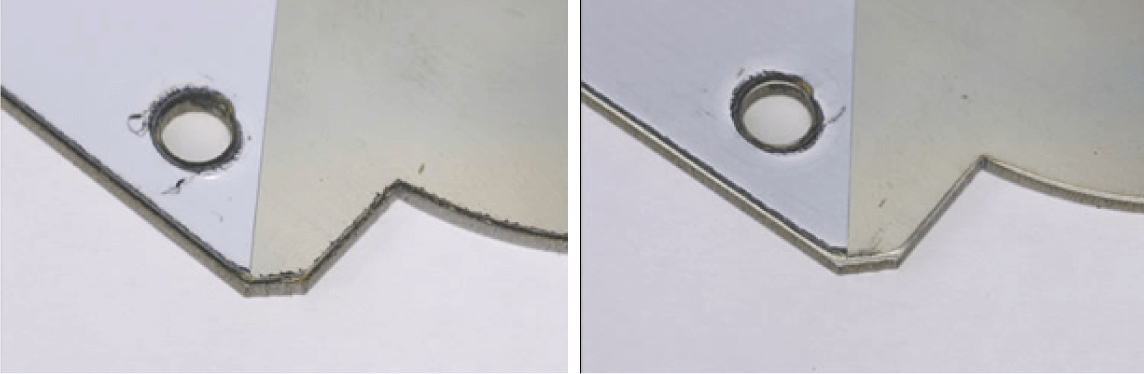

表面の仕上処理

レーザーカットをした金属板は「バリ」と呼ばれる切断痕が残ります。従来は人の手でこのバリを取っていましたが、当社では専用機を導入し、全体にムラのない仕上がりを実現しました。

表面の仕上処理

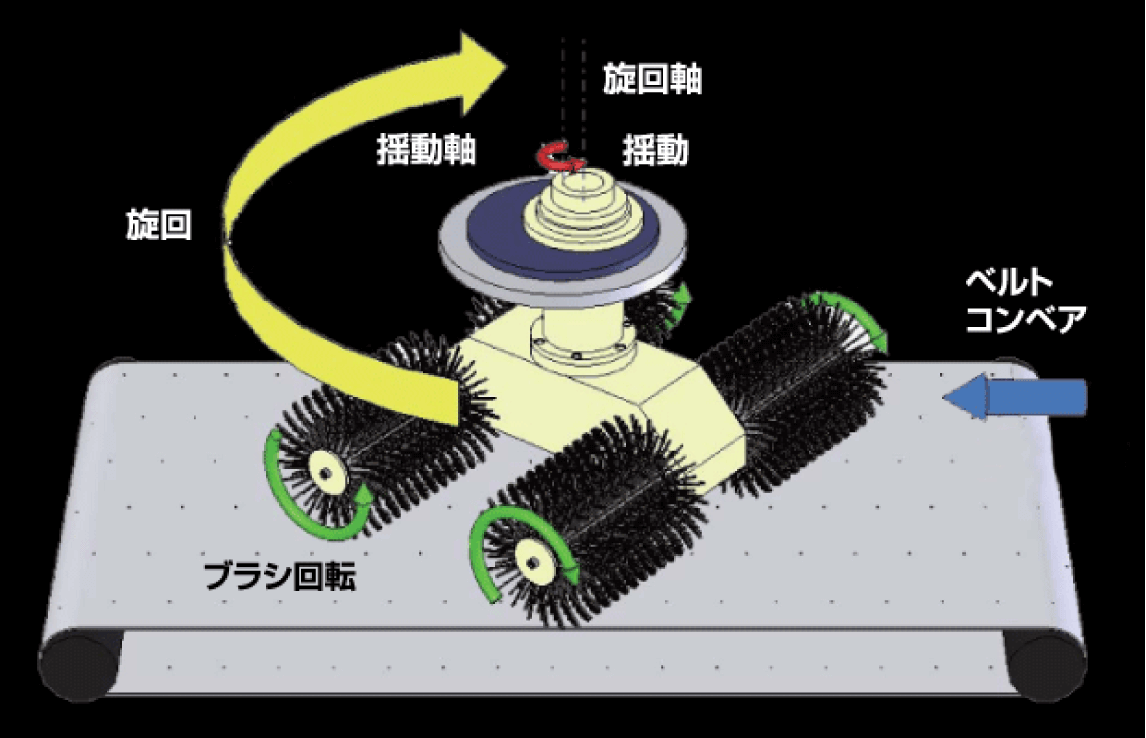

表面処理機械のしくみ

隣り合うブラシは相互に逆回転をしながらベルトコンベアを流れるプレートの表面処理をします。さらに、ブラシユニット(4本のブラシを装着した箱体)が旋回軸を中心に自転するとともに、揺動軸を中心に公転します。これらの複合運動により、多方向からの研磨が可能になり、万遍ない処理ができます。

表面処理機械のしくみ
前へ

精密板金実績

下記のサムネイルをクリックしていただくと
大きな画像と詳細な情報が表示されます。

次へ
ステンレスブラケット
ステンレスブラケット

ステンレスブラケット

【素 材】
ステンレス
【処理方法】
バフ仕上げ
【加工方法】
曲げ,溶接
サッカーボール
サッカーボール

サッカーボール

【素 材】
ステンレス
【処理方法】
HL仕上げ
【加工方法】
1枚曲げ、溶接
溶接トーチオブジェ
溶接トーチオブジェ

溶接トーチオブジェ

【素 材】
ステンレス
【処理方法】
バフ仕上げ
【加工方法】
サンダー仕上げ、溶接
デザインカバー
デザインカバー

デザインカバー

【素 材】
ステンレス
【処理方法】
HL仕上げ
【加工方法】
サンダー仕上げ、YAG溶接
トレー
トレー

トレー

【素 材】
ステンレス,特殊鋼
【処理方法】
鏡面仕上げ
【加工方法】
サンダー仕上げ、溶接
トレー
トレー

トレー

【素 材】
ステンレス
【処理方法】
鏡面仕上げ
【加工方法】
サンダー仕上げ、溶接
TOY(トイ)
TOY(トイ)

TOY(トイ)

【素 材】
ステンレス
【処理方法】
組立
【加工方法】
角パイプレーザー
エビ管ダクト
エビ管ダクト

エビ管ダクト

【素 材】
ステンレス
【処理方法】
バフ仕上げ
【加工方法】
丸パイプレーザー、YAG溶接
銘板
銘板

銘板

【素 材】
ステンレス
【処理方法】
HL仕上げ
【加工方法】
Co2レーザー
ブラケット
ブラケット

ブラケット

【素 材】
アルミ
【加工方法】
カシメナット
オリジナル缶
オリジナル缶

オリジナル缶

【素 材】
ステンレス
【処理方法】
バフ仕上げ
【加工方法】
YAG溶接
シュート
シュート

シュート

【素 材】
ステンレス
【処理方法】
HL仕上げ
【加工方法】
Co2レーザー
ダクト管
ダクト管

ダクト管

【素 材】
ステンレス
【処理方法】
バフ仕上げ
【加工方法】
丸パイプレーザー
カバー
カバー

カバー

【素 材】
ステンレス
【処理方法】
バフ仕上げ
【加工方法】
切断,溶接
カバー
カバー

カバー

【素 材】
ステンレス
【処理方法】
バフ仕上げ
【加工方法】
Co2レーザー
アンブレラスタンド
アンブレラスタンド

アンブレラスタンド

【素 材】
ステンレス
【処理方法】
メッキ
【加工方法】
溶接
ランプスタンド
ランプスタンド

ランプスタンド

【素 材】
ステンレス
【処理方法】
酸洗浄仕上げ
【加工方法】
Co2レーザー、溶接
バーコードリーダーカバー
バーコードリーダーカバー

バーコードリーダーカバー

【素 材】
ステンレス
【処理方法】
HL仕上げ
【加工方法】
YAG溶接機
アルミボックス
アルミボックス

アルミボックス

【素 材】
アルミ
【加工方法】
切断,曲げ,エンボス加工
